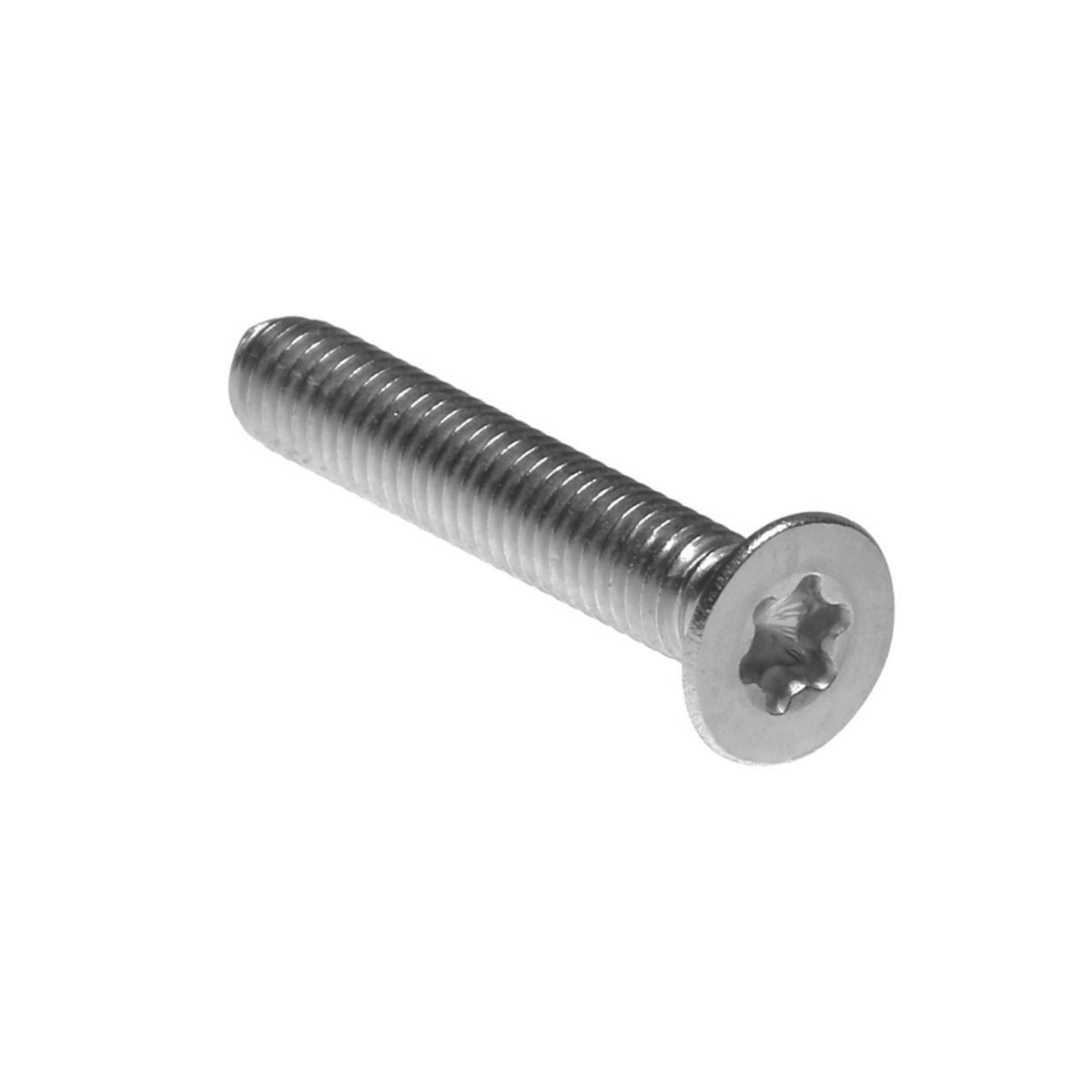

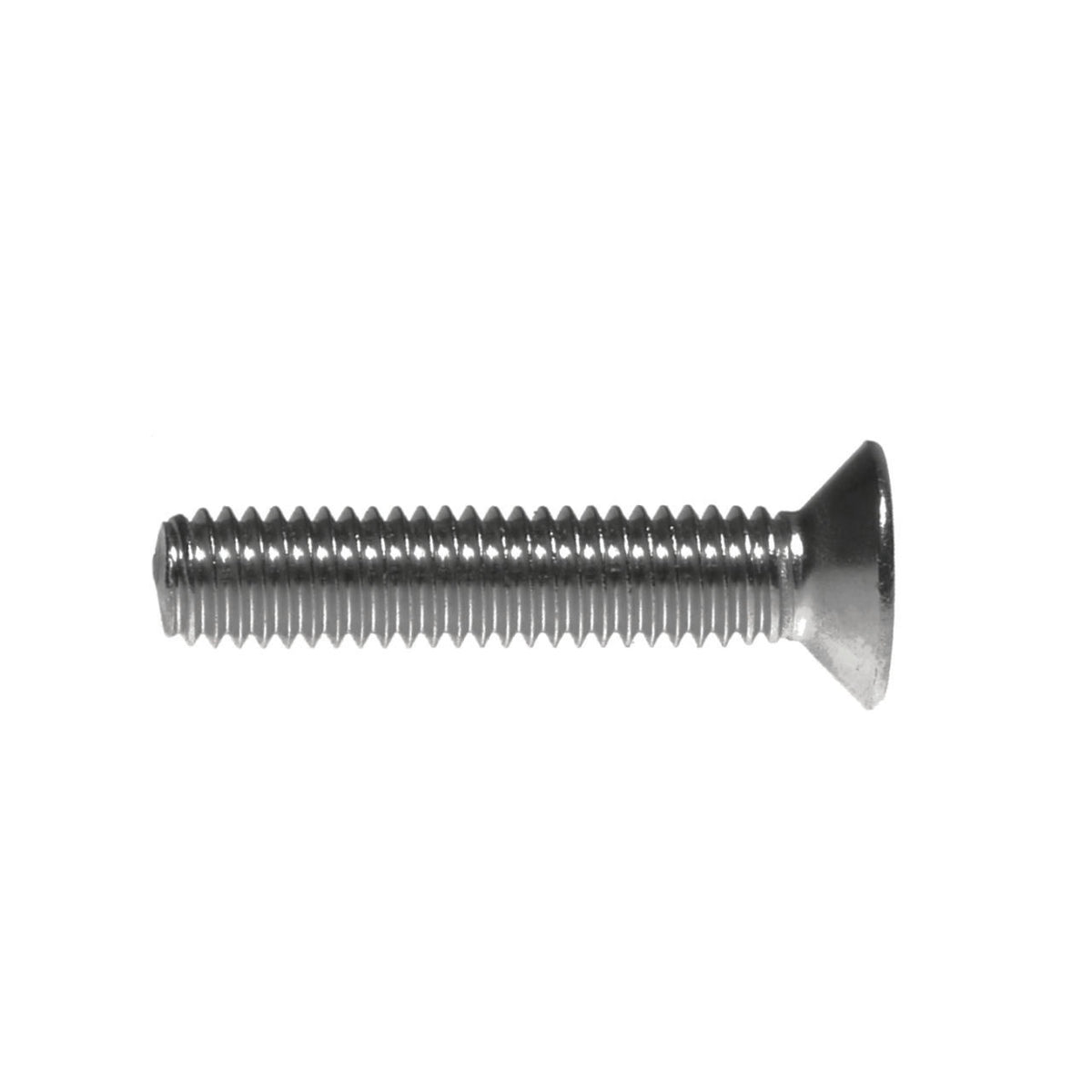

M6 x 37mm Star Recessed Screw

フォイルハードウェア命名ガイド

フォイル金具の名前は、おそらく皆さんが普段使っているものより長く、最初は分かりにくいと感じるかもしれませんが、実は一定のパターンに従っています。ここではそのパターンを詳しく解説していきます。

M6かM8か？

いいえ、これはジェームズ・ボルトのような人物のための秘密諜報機関ではありません。これらの数字は、ネジの幅、つまり直径を表しています。（ええ、これらは厳密にはネジです。それについては後ほど詳しく説明します。）「M」は「メートル法」の略で、数字はネジ山を含めた金具の直径をミリメートルで表したものです。ですから、定規を持って目測すればいいのです。簡単です。あるいは、もっと凝ったことをしたいなら、ノギスを使ってもいいでしょう。

長さはどれくらいですか？

これもミリメートル単位です。だからこそ、私たちは学校でメートル法を学ばなければならなかったのです。フォイルの部品を測るためです。本当に価値がありました。

一見単純に見えますが、ここで何を測るべきかを知るにはコツがあります。長さにはネジの頭部が含まれる場合もあれば、軸（細長い部分）のみが含まれる場合もあります。

基本的なルールは、穴の中に入る部分だけを計測対象とするということです。つまり、表面と面一になっているネジの場合は全長を計測しますが、頭が穴から突き出ているネジの場合は軸の部分だけを計測します。これらのネジはすべて名前に「30mm」と付いていますが、明らかに互いに関連性はありません。

駆動方式

プラスネジやマイナスネジはご存知の方も多いと思いますが、ほとんどのフォイルはトルクスネジまたは六角レンチを使用します。一般的な名称から形状はおおよそ想像できますが、もちろん視覚的に理解しやすいように分かりやすい図も用意しました。

頭の形

ネジの頭の形状を確認するには、ネジを横から見るだけでよい。ほとんどのネジは、次の3つの形状のいずれかを使用している。

• 円錐形の場合は、凹んでいるか、皿穴加工されている。
• 円筒形であれば、それはソケットヘッドです。
• 丸みを帯びているなら、それはボタンヘッドです。

つまり、あなたのフォイルには「M8 x 30mm 星型凹型ネジ」が入っているかもしれません。入っていないかもしれません。でも、これで見分けられるようになりました。

おまけ情報：ネジかボルトか？

まず、どちらの単語を使っても構いません。あなたの言いたいことは分かります。私たち自身もほとんど同じように使っているので、あなたを非難することもありません。でも、ちょっとした豆知識として…

ネジは一般的に全長にわたってねじ山が切られており、さらに重要なことに、摩擦を利用して所定の位置に留まるため、通常は反対側から突き出ることはありません。

ボルトは、穴の内側の部分にねじ山を切る必要がないため、必ずしも全長にわたってねじ山が切られているわけではありません。また、ねじ山を切るとボルトのせん断力が弱まるため、ねじ山が切られているとボルトの強度が低下します。ボルトは穴よりも長く作られているため、ボルトの端にナットをねじ込んで固定することができます。
